La cordatura è un processo cruciale nella produzione di vari prodotti e la cordatrice orizzontale per tubi 200/3 svolge un ruolo significativo in questo campo. In qualità di fornitore affidabile della macchina cordatrice orizzontale per tubi 200/3, capire come misurare la qualità di cordatura dei prodotti che produce è essenziale sia per noi che per i nostri clienti. In questo post del blog approfondiremo gli aspetti e i metodi chiave per valutare la qualità della cordatura dei prodotti realizzati con la cordatrice orizzontale per tubi 200/3.
Comprendere la cordatrice per tubi orizzontale 200/3
Prima di discutere della misurazione della qualità della cordatura, è importante avere una chiara comprensione della macchina cordatrice orizzontale per tubi 200/3. Questa macchina è progettata per intrecciare più fili o cavi insieme in una configurazione orizzontale. Il "200/3" nel nome indica tipicamente alcune specifiche della macchina, come la capacità del diametro o il numero di fili che può gestire contemporaneamente.
Questo tipo di cordatrice offre numerosi vantaggi, tra cui alta precisione, prestazioni stabili e la capacità di produrre un'ampia gamma di prodotti. È ampiamente utilizzato in settori quali quello elettrico, delle telecomunicazioni e automobilistico, dove sono richiesti prodotti a trefolo di alta qualità.
Fattori chiave che influenzano la qualità della cordatura
Quando si tratta della qualità dei prodotti realizzati con la cordatrice orizzontale per tubi 200/3, entrano in gioco diversi fattori.
1. Coerenza del passo del trefolo
Il passo del trefolo è la distanza tra torsioni consecutive nel prodotto incagliato. Mantenere un passo dei trefoli costante è fondamentale per le prestazioni complessive del prodotto a trefoli. Un passo incoerente può portare a una distribuzione non uniforme delle sollecitazioni, che può influenzare le proprietà meccaniche ed elettriche del prodotto. Ad esempio, nei cavi elettrici, un passo incoerente del trefolo può causare variazioni nell'impedenza e nella capacità, portando a una distorsione del segnale.
Per misurare il passo del trefolo, un metodo semplice consiste nell'utilizzare un metro a nastro o un calibro. Selezionare una lunghezza rappresentativa del prodotto a trefolo, contare il numero di torsioni all'interno di tale lunghezza, quindi calcolare il passo medio del trefolo. Una cordatura di alta qualità dovrebbe avere una variazione del passo del trefolo entro un intervallo molto ristretto, tipicamente inferiore a ± 1% del passo specificato.
2. Uniformità della tensione
L'uniformità della tensione durante il processo di cordatura è un altro fattore critico. Se la tensione applicata a ogni singolo filo o cavo intrecciato non è uniforme, si possono verificare fili allentati o tesi, che potrebbero far sì che il prodotto abbia una forma irregolare o addirittura si rompa durante l'uso. Ad esempio, in una fune metallica a trefoli, una tensione non uniforme può far sì che alcuni trefoli sopportino un carico maggiore di altri, aumentando il rischio di rottura prematura.
Per misurare la tensione è possibile utilizzare tensiometri specializzati. Questi misuratori vengono solitamente installati all'ingresso della zona di cordatura per monitorare la tensione di ciascun trefolo in tempo reale. La variazione di tensione tra trefoli diversi dovrebbe essere ridotta al minimo e, in genere, si consiglia di mantenere la variazione di tensione entro ± 5% della tensione target.
3. Angolo dell'elica del filo
Anche l'angolo dell'elica dei trefoli nel prodotto intrecciato ne influenza la qualità. L'angolo dell'elica determina la flessibilità e la resistenza del prodotto. Un corretto angolo dell'elica garantisce che i trefoli siano distribuiti uniformemente attorno al nucleo, massimizzando l'efficienza del processo di cordatura.
L'angolo dell'elica può essere misurato utilizzando un goniometro o un dispositivo di misurazione dell'angolo specializzato. Per la maggior parte delle applicazioni, l'angolo dell'elica dovrebbe rientrare in un intervallo specifico a seconda del tipo di prodotto. Ad esempio, nei cavi di alimentazione, viene comunemente utilizzato un angolo dell'elica di circa 15° - 25° per ottenere un buon equilibrio tra flessibilità e resistenza meccanica.
4. Qualità della superficie
Anche la qualità della superficie del prodotto intrecciato è un aspetto importante della qualità della cordatura. Una superficie liscia non solo conferisce al prodotto un bell'aspetto ma riduce anche il rischio di abrasione e corrosione. Difetti superficiali come graffi, sbavature o particelle estranee aderenti possono avere un impatto negativo sulle prestazioni del prodotto.
L'ispezione visiva è il metodo più comune per valutare la qualità della superficie. Gli ispettori possono utilizzare lenti d'ingrandimento o microscopi per rilevare piccoli difetti superficiali. Inoltre, è possibile utilizzare strumenti di misurazione della rugosità superficiale per quantificare la levigatezza della superficie. La ruvidità superficiale dei prodotti intrecciati di alta qualità deve rientrare in un intervallo specificato, generalmente misurato in micrometri.
Tecniche di misurazione avanzate
Oltre ai metodi di misurazione di base sopra menzionati, esistono alcune tecniche avanzate che possono essere utilizzate per misurare la qualità di cordatura dei prodotti realizzati con la cordatrice orizzontale per tubi 200/3.
1. Ispezione a raggi X
L'ispezione a raggi X può fornire un metodo non distruttivo per esaminare la struttura interna del prodotto incagliato. È in grado di rilevare difetti nascosti come fili disallineati, vuoti o corpi estranei all'interno del prodotto. Le macchine a raggi X sono dotate di speciali sensori in grado di catturare immagini della struttura interna del prodotto, consentendo agli operatori di identificare potenziali problemi di qualità.
2. Test ad ultrasuoni
Il test ad ultrasuoni è un altro metodo di controllo non distruttivo che può essere utilizzato per rilevare difetti interni nel prodotto incagliato. Nel prodotto vengono inviate onde ultrasoniche ed eventuali riflessioni o cambiamenti nel disegno delle onde indicano la presenza di difetti come crepe o discontinuità interne. Questo metodo è particolarmente utile per rilevare difetti non visibili dalla superficie.
Confronto con altre macchine cordatrici
È interessante anche confrontare la qualità dei prodotti di cordatura realizzati con la cordatrice orizzontale per tubi 200/3 con quelli realizzati con altri tipi di cordatrici, come laCordatrice orizzontale per tubi 80/6e ilCordatrice a doppia torsione.

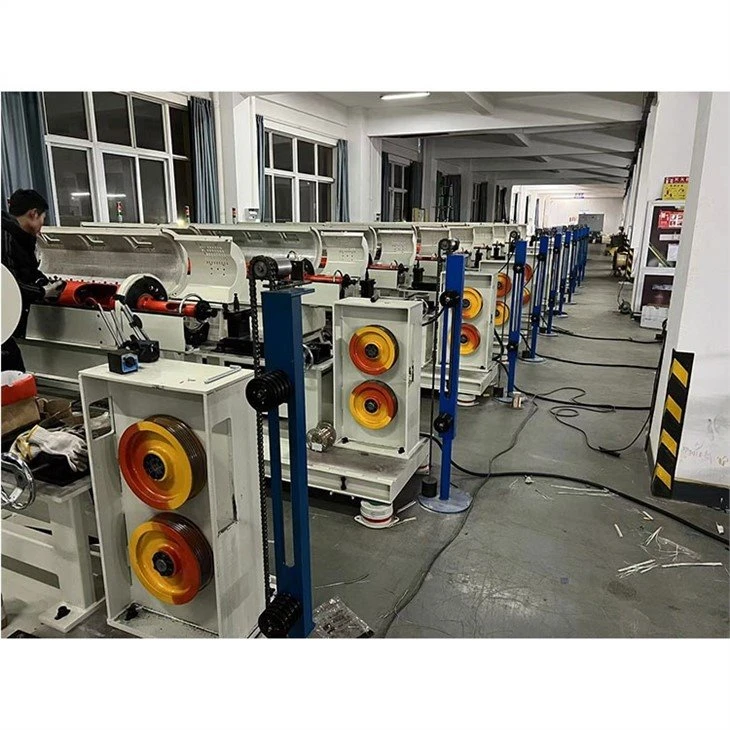

La trefolatrice orizzontale per tubi 200/3 è in grado di gestire fili e cavi di diametro maggiore rispetto alla trefolatrice orizzontale per tubi 80/6. Ciò significa che può produrre prodotti intrecciati più pesanti con migliori proprietà meccaniche. Tuttavia, la macchina 80/6 potrebbe essere più adatta per applicazioni in cui sono richiesti prodotti di alta precisione e di piccolo diametro.
La cordatrice a doppia torsione, invece, può raggiungere una velocità di cordatura più elevata e una struttura del filo più compatta. Ma la macchina cordatrice orizzontale per tubi 200/3 offre maggiore flessibilità in termini di configurazione dei trefoli e può essere facilmente regolata per produrre diversi tipi di prodotti.
Conclusione e invito all'azione
Misurare la qualità della cordatura dei prodotti realizzati con la cordatrice orizzontale per tubi 200/3 è un processo sfaccettato che prevede la valutazione di vari fattori come la consistenza del passo dei trefoli, l'uniformità della tensione, l'angolo dell'elica e la qualità della superficie. Utilizzando una combinazione di tecniche di misurazione di base e avanzate, i produttori possono garantire che i prodotti realizzati soddisfino i più elevati standard di qualità.
In qualità di fornitore leader della cordatrice orizzontale per tubi 200/3, ci impegniamo a fornire ai nostri clienti macchine di alta qualità e supporto tecnico completo. Se sei interessato all'acquisto del nostroMacchina per la cordaturao vuoi saperne di più sulla misurazione della qualità dell'arenamento, non esitare a contattarci per ulteriori discussioni e negoziazioni.
